■ 商品説明
地下構造物などの漏水部への止水注入の際、Vハツリ、止水材充填、ホース取りなどの工程を行わずに、注入止水ができる画期的工法です。コンクリートのクラック、打ち継ぎ、ジャンカなどからの漏水に対して、躯体深層部ままでドリル穿孔し、ショットプラグをセッティングすることにより、加水反応型ウレタン樹脂注入材などの注入がグリスガン等を用いて効率良く簡単に行えます。また逆止弁が装着されていますので薬液の逆流がなく高圧注入による躯体深層部での止水が可能です。
■ 商品仕様

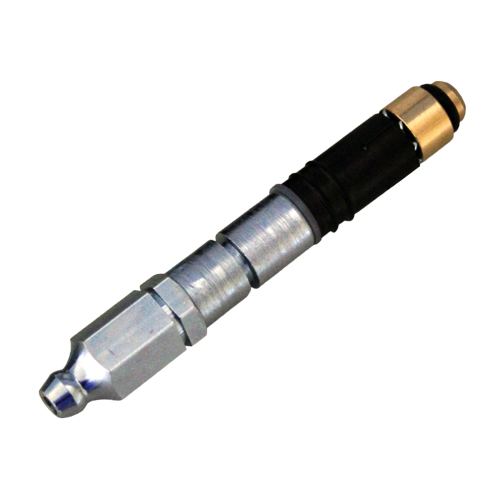

製品名 | 注入止水用インジェクター ショットプラグスリム 10mm×73mm (100本セット) 先端逆止弁型 注入剤 Shot-Plug Slim |
---|---|
メーカー | エレホン化成工業株式会社 |
地下構造物などの漏水部への止水注入の際、Vハツリ、止水材充填、ホース取りなどの工程を行わずに、注入止水ができる画期的工法です。
コンクリートのクラック、打ち継ぎ、ジャンカなどからの漏水に対して、躯体深層部ままでドリル穿孔し、ショットプラグをセッティングすることにより、加水反応型ウレタン樹脂注入材などの注入がグリスガン等を用いて効率良く簡単に行えます。
また逆止弁が装着されていますので薬液の逆流がなく高圧注入による躯体深層部での止水が可能です。
■仕様
サイズ:73mm×10Φ
入数:100本
1.漏水部の確認
![]() |
2.ドリル穿孔
![]() |
3.ショットプラグセッティング
![]() |
4.ショットプラグ固定
![]() |
5.注入
![]() |
6.ショットプラグ撤去
![]() |
7.注入孔閉塞
![]() |
8.表面処理および防水
![]() |
(1) コンクリート用ドリルビット |
(2) ショットプラグ |
|
![]() |
![]() |
(3) 注入器具 |
|
|
![]() |
![]() |
(4) グリスニップル用ノズル |
|
|
![]() |
![]() |
(5) 注入液 |
![]() |
(6) 接続図 |
![]() |
【接続例2】 |
![]() |
