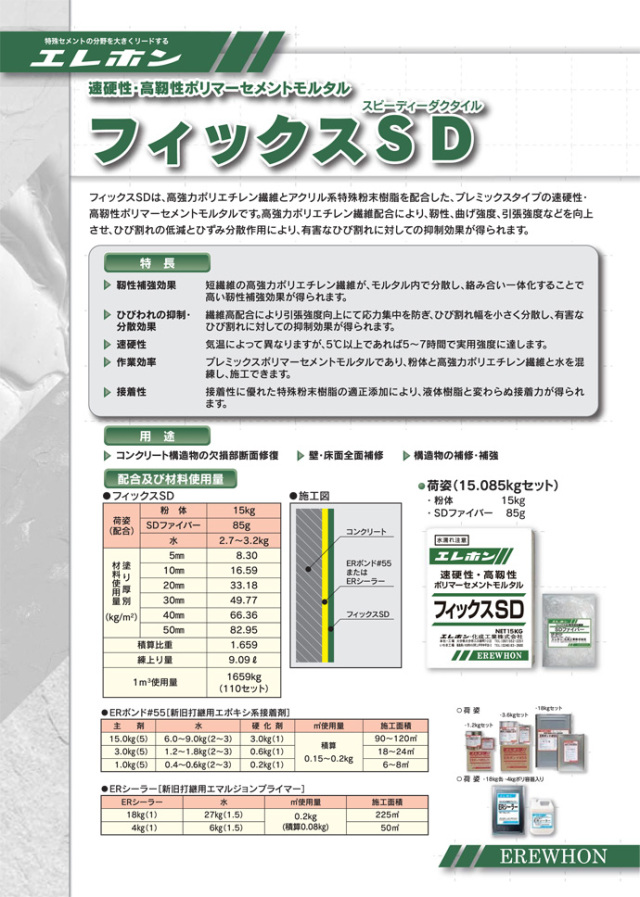

コンクリート構造物の欠損部断面修復に！
高強力ポリエチレン繊維配合により、 靱性、曲げ強度、引張強度などを向上させ、
ひび割れの低減とひずみ分散作用により、有害なひび割れに対しての 抑制効果が得られます。

■特長
・ 短繊維の高強力ポリエチレン繊維が、モルタル内で分散し、絡み合い一体化することで高い靱性補強効果が得られます。
・ 繊維高配合により引張強度向上にて応力集中を防ぎ、ひび割れ幅を小さく分散し、
　有害なひび割れに対しての抑制効果が得られます。
・ 気温によって異なりますが、5℃以上であれば5時間～7時間で実用強度に達します。
・ プレミックスポリマーセメントモルタルであり、紛体と高強力ポリエチレン繊維と水を混練し、施工できます。
・ 接着性に優れた特殊粉末樹脂の適正添加により、液体樹脂と変わらぬ接着力が得られます。

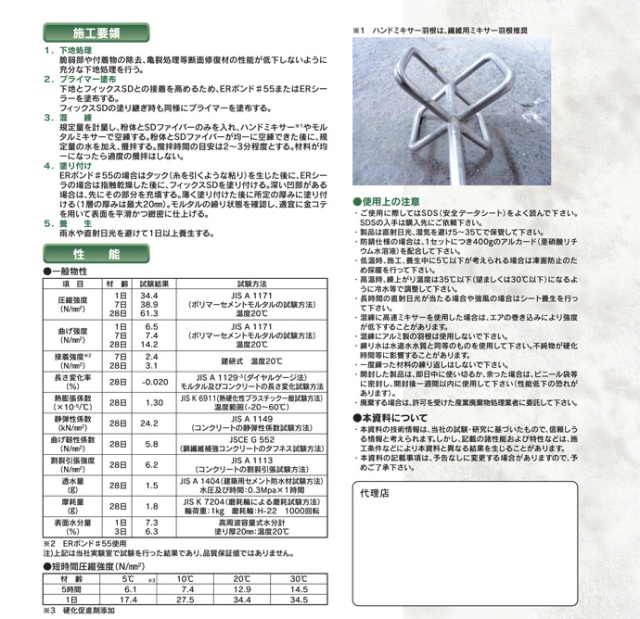

■仕様
◇配合：紛体／15kg、SDファイバー／85g、水／2.7kg~3.2kg
◇塗り厚別材料使用量(kg/平方メートル)：
　5mm／8.30、10mm／16.59、20mm／33.18、30mm／49.77、40mm／66.36、50mm／82.95
　※1層の厚みは最大20mmまでとして下さい。
◇練上り量：9.09リットル
◇積算比重：1.659
◇1立方メートル使用量：1,659kg(110セット)
